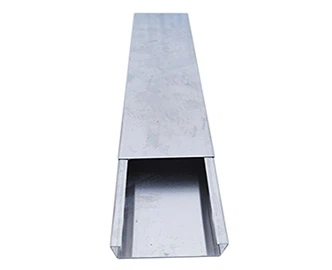

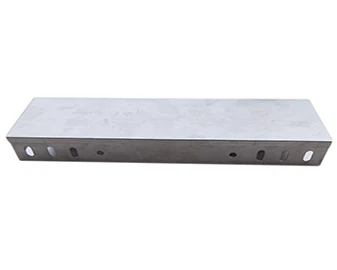

Alüminyum Kablo Kanalı

Alüminyum kablo olukları, mükemmel iletken özelliklerinden dolayı elektromanyetik korumada benzersiz avantajlara sahiptir. Alüminyum alaşımının toplu direnci yalnızca 28,2nΩ·m'dir, bu da onun yüksek-frekanslı elektromanyetik dalgaları etkili bir şekilde yansıtmasını sağlar. Ölçülen veriler, 30-100MHz frekans aralığında, alüminyum olukların koruma etkinliğinin, metalik olmayan oluklardan 3 kat daha yüksek olan 55dB'ye ulaşabileceğini göstermektedir. Örnek olarak Shenzhen Metro Hattı 11'i ele alan proje, EPDM astar tasarımına sahip 6061 alüminyum alaşımlı bir oluğu benimsiyor; bu tekne yalnızca 58dB'lik bir koruma etkinliği sağlamakla kalmıyor, aynı zamanda 0,5A/m²'nin altındaki kaçak akımları da başarıyla kontrol ederek GB/T32584-2016 standartlarının gerekliliklerini tam olarak karşılıyor.

Ancak alüminyumun iletkenliği kaçak akım riskini de beraberinde getirir. Nemli bir ortamda, alüminyum-bakır temas parçalarının elektrokimyasal korozyon hızı 1,2 mm/yıl kadar yüksek olabilir ve yüksek-gerilim kablolarına bitişik olduğunda oluşan girdap akımları 100A/m²'ye ulaşabilir. Mühendisler bu sorunlara yanıt olarak birden fazla koruma çözümü geliştirdiler: Kimya tesisleri gibi nemli ortamlarda, 1-2 mm kalınlığındaki EPDM lastik pedler korozyon riskini %90 oranında azaltabilir; demiryolu taşımacılığı gibi özel senaryolar için tek nokta topraklama ile her 20 metrede bir yalıtım derzleri konularak kaçak akım yoğunluğu %70 oranında azaltılabilmektedir. Huawei'nin veri merkezi projesi, kabinler arasındaki EMI girişimini 15 mV/m'den 3 mV/m'ye başarılı bir şekilde azaltmak için yenilikçi bir şekilde bölümlü topraklama tasarımına sahip galvanizli alüminyum oluklar kullanıyor.

Gerçek mühendislik seçiminde, özel uygulama senaryolarına göre farklılaştırılmış çözümlerin benimsenmesi gerekir: sinyal kablosu senaryoları, yalıtım yastıklı alüminyum oluklar tercih eder ve topraklama direncinin 4Ω'dan az olmasını sağlar; güç kablosu senaryoları, galvanizli alüminyum olukların veya bakır-alüminyum geçiş bağlantılarının kullanılmasını önerir ve girdap akımının aşırı ısınmasını önlemek için bitişik braketler arasındaki mesafe 1,5 metre içinde kontrol edilir; Güçlü ve zayıf elektriğin karıştığı alanlarda, oluk aralığı 300 mm'nin üzerinde tutulmalı ve gerektiğinde 80-mesh nikel bazlı elektromanyetik koruma ağı kurulmalıdır. Tüm tasarım çözümlerinin, EN50147-1 koruma etkinliği testi ve GB/T21431-2015 kaçak akım tespiti gibi katı doğrulamalardan geçmesi gerekir.

Bilimsel tasarım ve hassas yapı sayesinde alüminyum kablo kanalları, elektromanyetik koruma ve kaçak akım korumasının ikili gereksinimlerini tam olarak karşılayabilir. Geleneksel bakır ekranlama oluk çözümüyle karşılaştırıldığında, bu alüminyum-tabanlı çözüm, performans sağlarken genel maliyeti %30'dan fazla azaltabilir ve önemli teknik ve ekonomik avantajlar sağlayabilir. 5G çağında elektromanyetik ortam gereksinimlerinin sürekli iyileştirilmesiyle birlikte, alüminyum kablo kanalları veri merkezlerinde, akıllı ulaşımda ve diğer alanlarda kesinlikle daha yaygın olarak kullanılacaktır.
